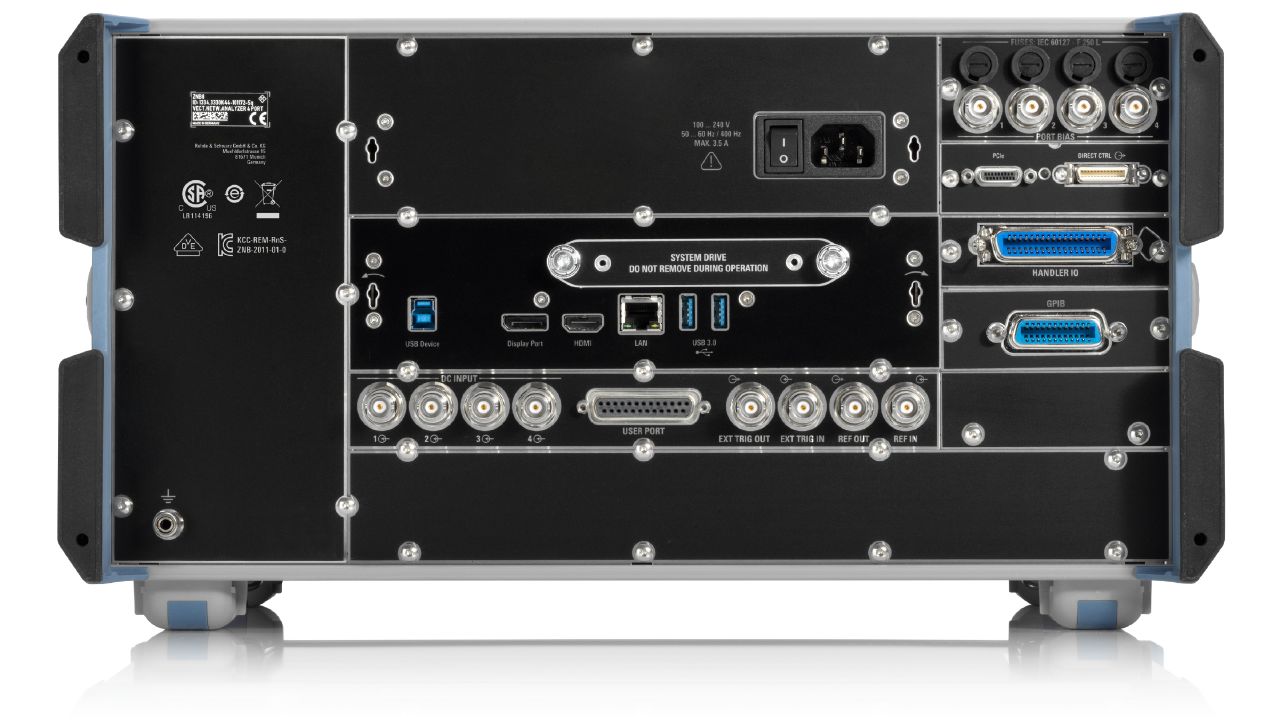

ZNB 矢量网络分析仪

主要特点

· 频率范围介于 9 kHz 至 43.5 GHz

· 两个或四个端口

· 最高 140 dB 的宽动态范围

· 扫描时间短暂，扫描 401 个点仅需 4 ms

· 98 dB 的较宽功率扫描范围

· 特性和优点

射频性能

为满足最高标准而设计

R&S®ZNB 接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&SZNB 基本单元一般具有 140 dB 动态范围。R&S®ZNB8-B5x 选件可将动态范围扩展至最高 150dB，以用于端口间测量。分析仪可以测量S参数，幅度和相位漂移通常分别小于0.01 dB/°C和 0.15°C.R&S°ZNB 经过校准后可在数天内执行精确测量，无需重新进行校准。

多功能选件

便于轻松测量有源和无源射频器件的特性

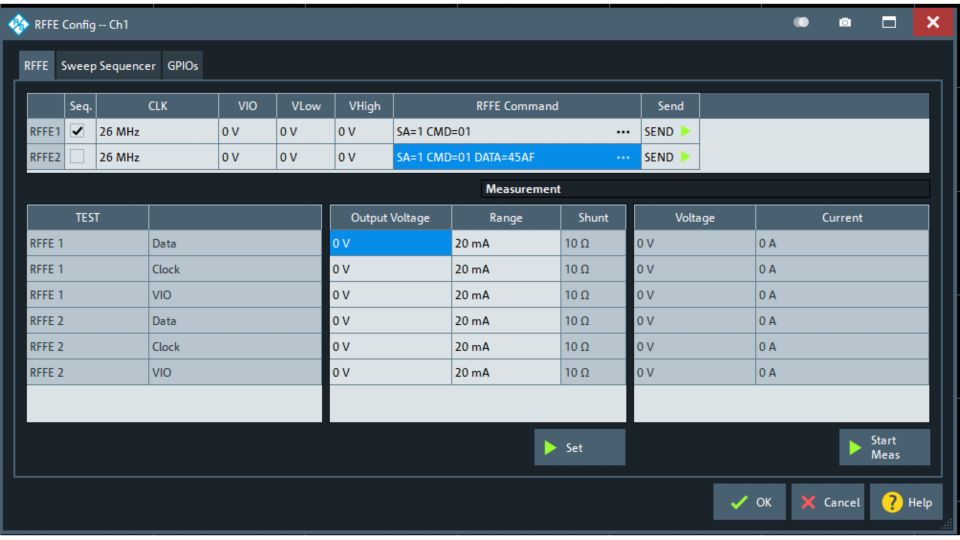

R&S®ZNB 提供丰富功能和选件，包括嵌入去嵌、混合模式S参数(用于表征均衡被测设备)和重新定义的S参数(用于灵活配置测试装置)。分析仪还提供包含眼图的时域测量选件、变频测量和两个独立的内部发生器。

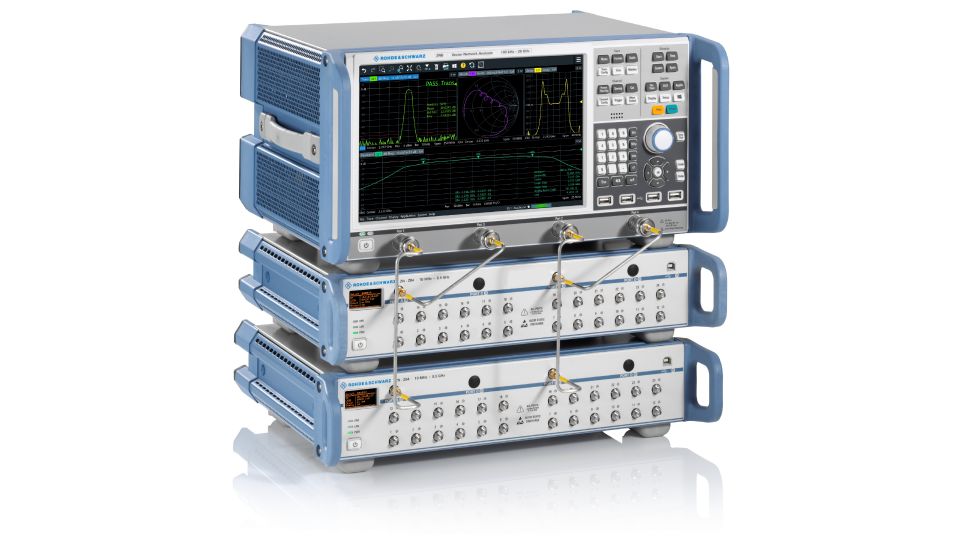

借助附件构建完整的解决方案

用于校准、验证和各种测量的不同附件

机械校准和验证套件

自动校准单元

测试电缆

力矩扳手

支持 R&S®NRP 功率探头系列

另有更多优点

型号：ZNB 矢量网络分析仪

租赁服务：R&S®ZNB40 矢量网络分析仪

· R&S®ZNB4 矢量网络分析仪，双端口，4.5 GHz，N（阴性）（新一代）

· R&S®ZNB4 矢量网络分析仪，四端口，4.5 GHz，N（阴性）（新一代）

· R&S®ZNB8 矢量网络分析仪，双端口，8.5 GHz，N（阴性）（新一代）

· R&S®ZNB8 矢量网络分析仪，四端口，8.5 GHz，N（阴性）（新一代）

· R&S®ZNB20 矢量网络分析仪，双端口，20 GHz，3.5 mm（阳性）（新一代）

· R&S®ZNB20 矢量网络分析仪，四端口，20 GHz，3.5 mm（阳性）（新一代）

· R&S®ZNB4 矢量网络分析仪，双端口，4.5 GHz，N（阴性）

· R&S®ZNB4 矢量网络分析仪，四端口，4.5 GHz，N（阴性）

· R&S®ZNB8 矢量网络分析仪，双端口，8.5 GHz，N（阴性）

· R&S®ZNB8 矢量网络分析仪，四端口，8.5 GHz，N（阴性）

· R&S®ZNB20 矢量网络分析仪，双端口，20 GHz，3.5 mm（阳性）

· R&S®ZNB20 矢量网络分析仪，四端口，20 GHz，3.5 mm（阳性）

· R&S®ZNB40 矢量网络分析仪，双端口，40 GHz，2.92 mm（阳性）

· R&S®ZNB40 矢量网络分析仪，双端口，40 GHz，2.92 mm（阳性）

· R&S®ZNB40 矢量网络分析仪，四端口，40 GHz，2.92 mm（阳性）
