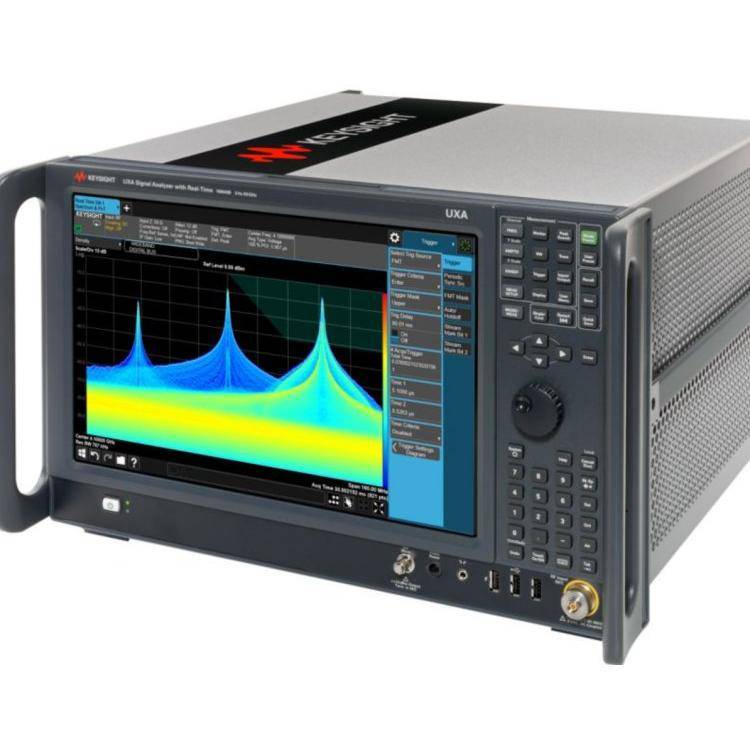

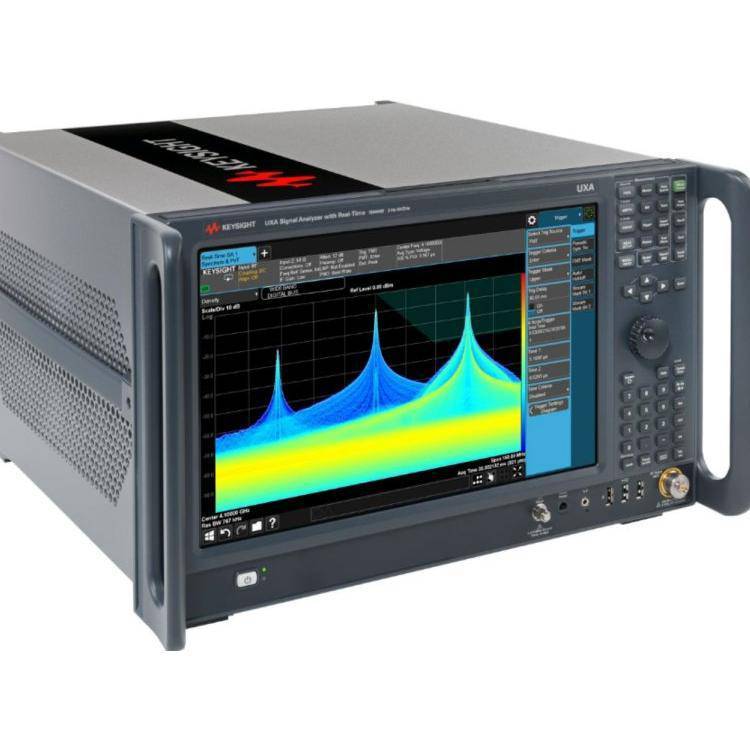

N9040B UXA 信号分析仪
N9040B UXA 信号分析仪的卓越性能让您能够表征当今较具挑战性的信号，包括5G、802 .11ax /ay、卫星等应用中的快速跳频、宽带和瞬态信号。通过优异的相位噪声性能和宽广的无杂散动态范围，您可以全面了解您的设计纯度。
Keysight N9040B UXA 信号分析仪 主要特性和功能
· 以更宽广（高达 1 GHz）、更深入的视角洞察挑战性十足的信号
· 超低的相位噪声以及在 510 MHz 带宽上高达 78 dBc 的无杂散动态范围，让您能够准确测量设计的频谱纯度
· 利用是德科技智能混频器，可将射频输入频率扩展至高达 110 GHz；利用第三方解决方案，更是可以扩展至 THz 范围
· 通过无间隙的实时频谱分析，能够捕获间歇性信号
· DANL 路径噪声更低，有助于捕获电平更低的杂散信号
· 14.1 英寸显示屏可显示更多信息，助您进一步完善自身设计

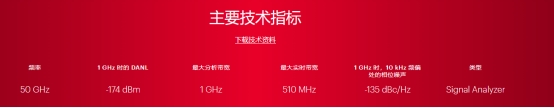

主要技术指标
频率 1 GHz 时的 DANL 最大分析带宽 最大分析带宽 最大实时带宽 1 GHz 时，10 kHz 频偏处的相位噪声
1 GHz 时，10 kHz 频偏处的相位噪声
类型
50 GHz
-174 dBm
1 GHz
510 MHz
-135 dBc/Hz
Signal Analyzer
信号分析（频谱分析）标准配置
Keysight N9040B UXA 信号分析仪 技术指标
频率 | 3 Hz 至 50 GHz |
频率选件 | 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz |
最大分析带宽 | 1 GHz |
带宽选件 | 25 standard, 40, 255, 510 MHz, 1 GHz |
最大实时带宽 | 510 MHz |
实时带宽选件 | 255, 510 MHz |
1 GHz 时的 DANL | -174 dBm |
1 GHz 时，10 kHz 频偏处的相位噪声 | -136 dBc/Hz |
1 GHz 时，30 kHz 频偏处的相位噪声 | -136 dBc/Hz |
1 GHz 时，1 MHz 频偏处的相位噪声 | -146 dBc/Hz |
总体幅度精度 | ±0.16 dB |
三阶截获（TOI），1 GHz 时 | +22 dBm |
1 GHz 时的最大三阶动态范围 | 119 dB |
应用??通用 | · 89600 VSA 软件 · 模拟解调 · 噪声系数 · 相位噪声 · 脉冲 · 实时频谱分析 · MATLAB |
应用??蜂窝 | · GSM/EDGE · LTE/LTE-Advanced · NB-IoT · W-CDMA/HSPA/HSPA+ |
应用??无线连通性 | · Bluetooth? (BR/EDR/LE4.2/5.0) · Short Range Communications (ZigBee, Z-Wave) · WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
应用??数字视频 | 无 |
性能水平 | ◆◆◆◆◆◆ |
标准衰减器衰减范围 | 70 dB |
标准衰减器步进 | 2 dB |
100% 截获概率的最短信号持续时间 | 3.51 ?s |
信掩比 > 60 dB 时的可检测信号持续时间 | 3.33 ns |
无杂散动态范围 | 78 dBc |
多域带宽 | 255 MHz |
显示视图 | · 密度 · 频谱图 · 密度频谱图 · PvT（功率随时间的变化）频谱 · PvT（功率随时间的变化）频谱图 · PvT（功率随时间的变化） |
触发 | · FMT（频率模板触发） · TQT（时间限定触发） · 电平 · 射频猝发 · 线路 · 外置 · 周期 · Density · Density Spectrogram · PvT (Power vs Time) · PvT (Power vs Time) Spectrogram · Spectrogram |
使用频率模板触发的应用软件 | · 89600 VSA 软件 · 实时频谱分析仪 · Pulse Measurement Application |
2 GHz 时的 DANL，不配备前置放大器 | -155 dBm/Hz |
10 GHz 时的 DANL，不配备前置放大器 | -156 dBm/Hz |
可用应用 | 是 |
台式 | 是 |
Real-Time Data Streaming | 是 |
