ENA 网络分析仪

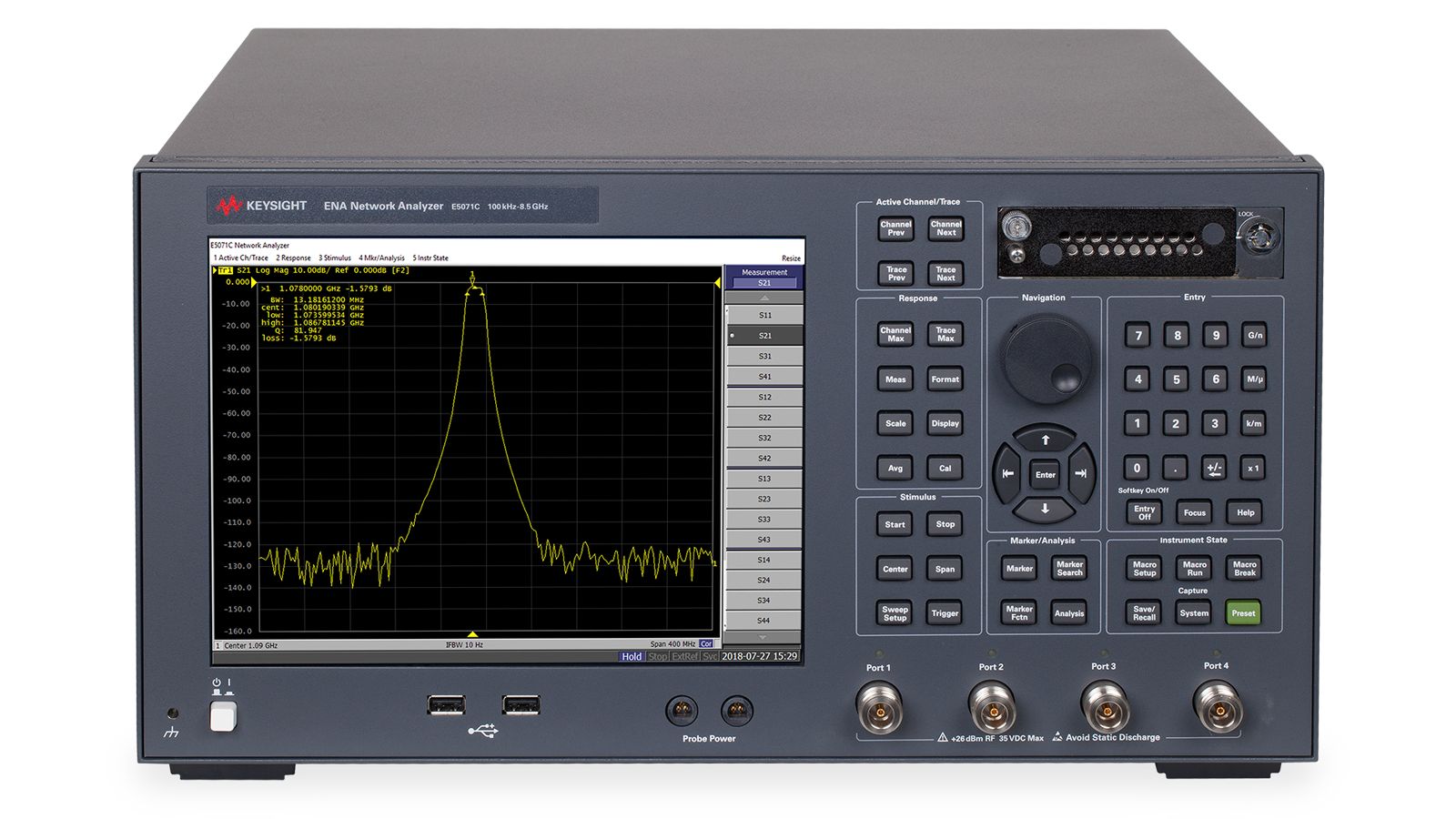

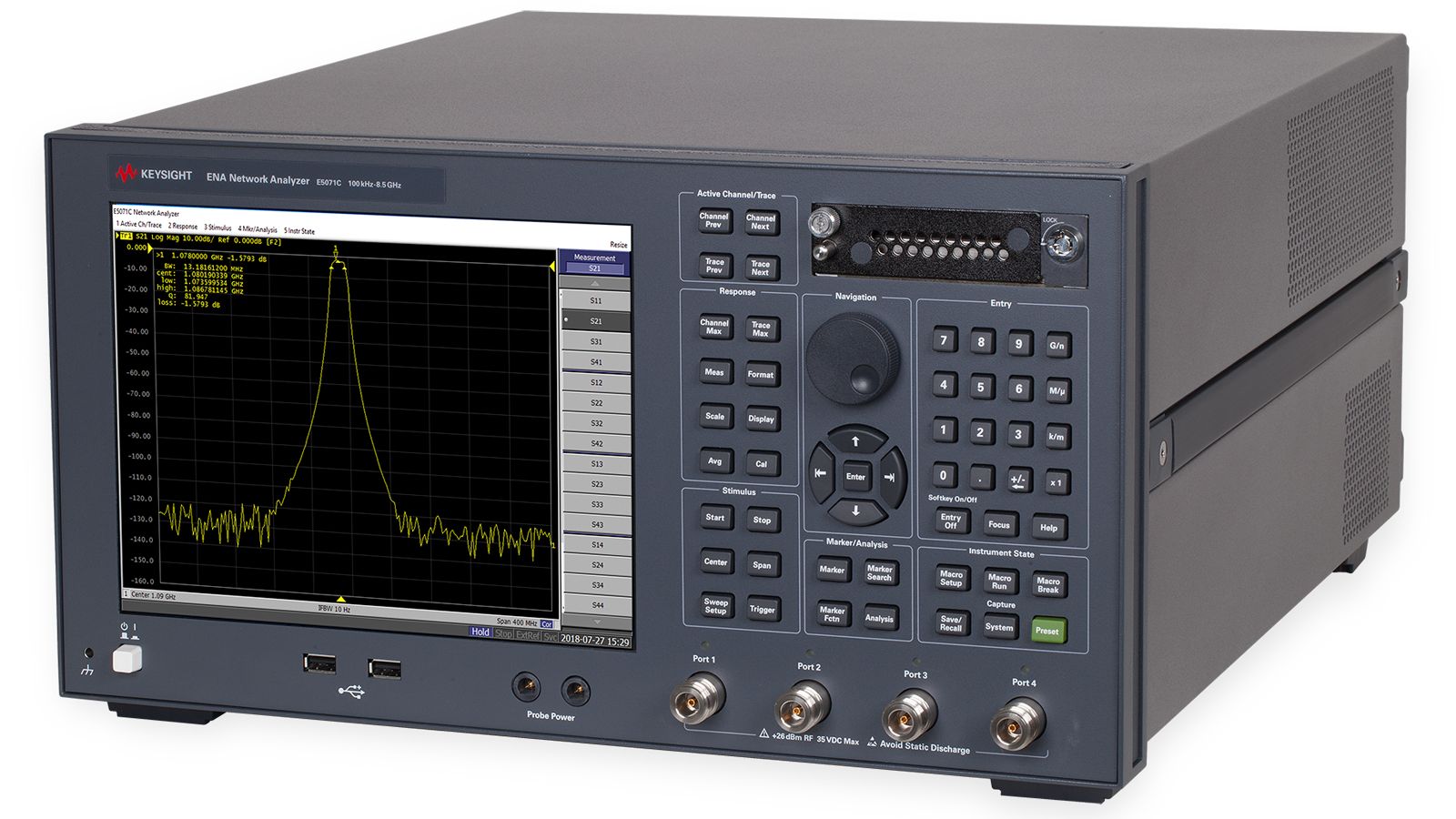

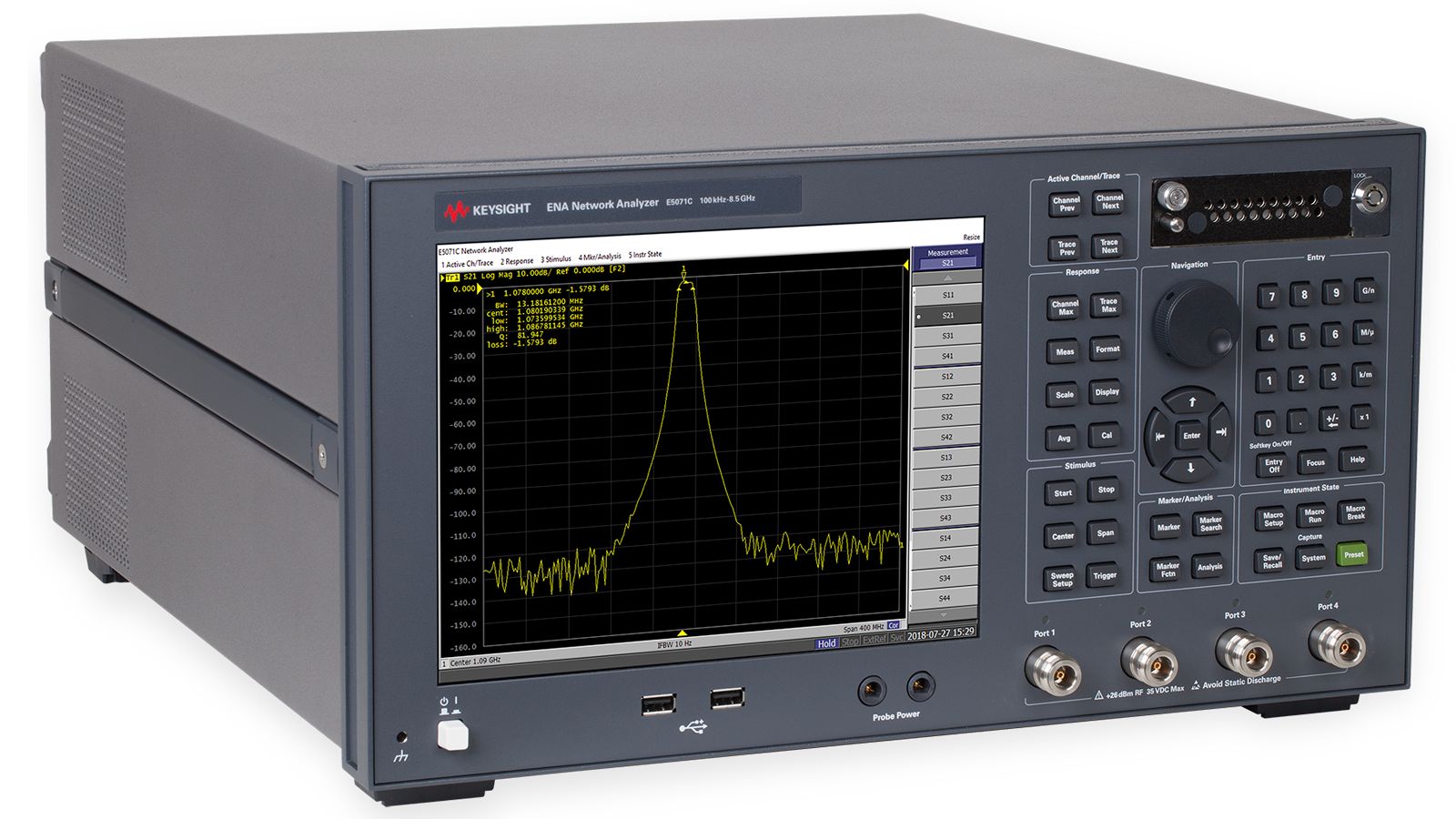

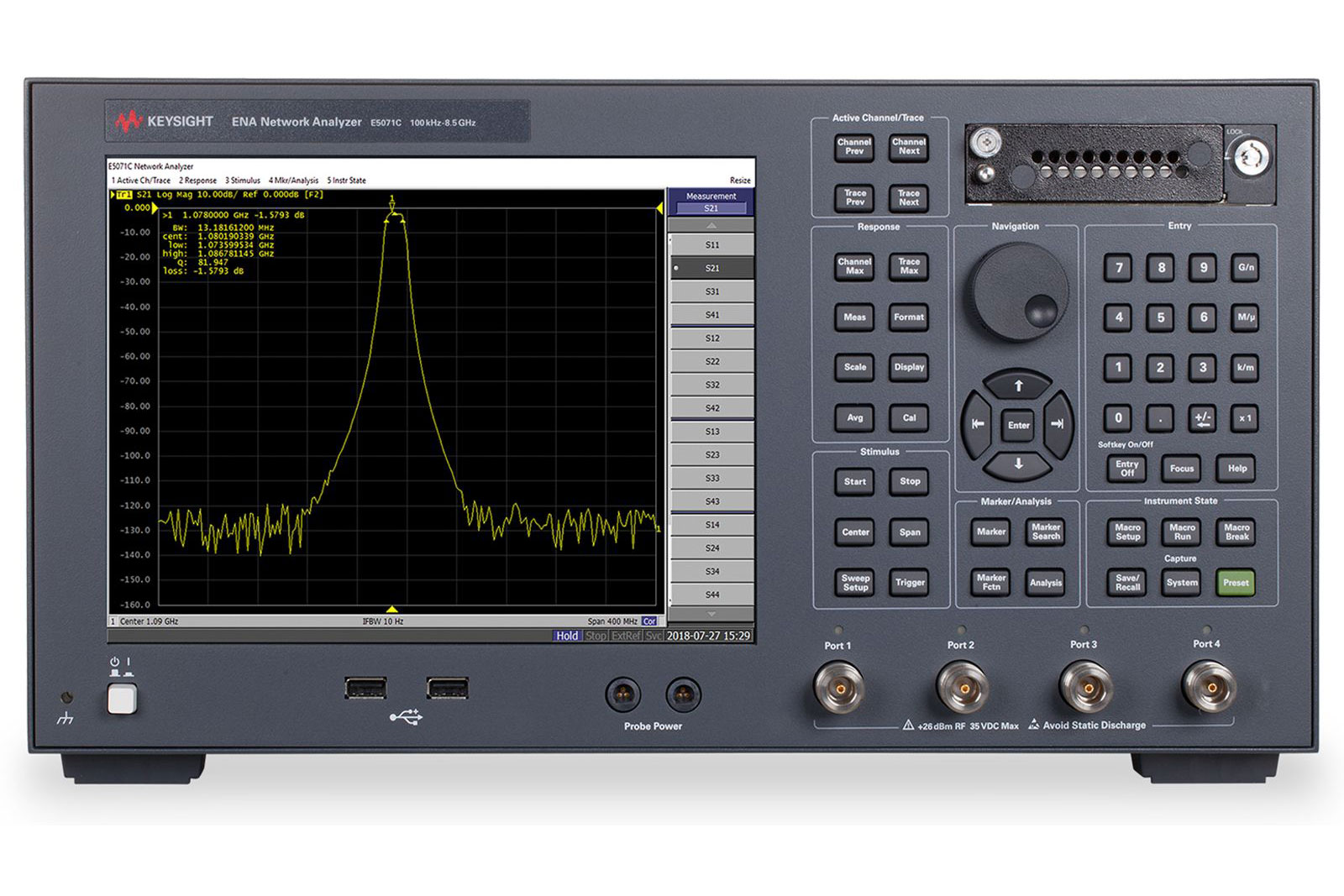

主要特性与技术指标：KEYSIGHT E5071C ENA 网络分析仪

· 广泛的动态范围：在测试端口处具有 > 123 dB 的动态范围（典型值）

· 极快的测量速度：全双端口校准时为 41 ms，1601 点

· 低迹线噪声：70 kHz 中频带宽（IFBW）处为 0.004 dB rms

· 集成的 S 参数测试装置

· 端口选项：2 端口和 4 端口

· 平衡测量能力（4 端口选件）

· 频率选件：9 kHz 至 4.5 GHz/8.5 GHz、100 kHz 至 4.5 GHz/8.5 GHz （带有偏置 T 型接头）、300 kHz 至 20 GHz（带有偏置 T 型接头）

· 内置 Visual Basic 应用程序设计语言（VBA）

高吞吐量、高良率

E5071C 是大规模无源元器件测试的理想解决方案。 它具有出色的测量性能，有助于提高测试吞吐量，尤其是与 E5092A 多端口测试仪配合使用时，可以大幅提高生产能力。 灵活的多端口设置可以显著缩短测试时间。

Options

E5071C-245   2-port test set, 100 kHz to 4.5 GHz with bias tees

E5071C-260   2-port test set, 9 kHz to 6.5 GHz without bias tees

E5071C-265   2-port test set, 100 kHz to 6.5 GHz with bias tees

E5071C-280   2-port test set, 9 kHz to 8.5 GHz without bias tees

E5071C-285   2-port test set, 100 kHz to 8.5 GHz with bias tees

E5071C-445   4-port test set, 9 kHz to 3 GHz without bias tees (Discontinued)

E5071C-485   4-port test set,9 kHz to 8.5 GHz without bias tees

E5071C-2D5   2-port test set, 300 kHz to 14 GHz with bias tees

E5071C-4D5   4-port test set, 300 kHz to 14 GHz with bias tees

E5071C-2K5   2-port test set, 300 kHz to 20 GHz with bias tees

E5071C-4K5   4-port test set, 300 kHz to 20 GHz with bias tees

E5071C 网络分析仪软件

网络分析仪软件工具支持您在各种测量应用中调查、表征自己的设计以及诊断设计问题。 借助 E5071C 上的无线电能传输分析、频偏模式、时域分析等应用软件，可以让复杂的测量变得轻松异常。

E5071C-010 时域分析软件

在时域中观察传输和反射响应。 调谐滤波器，通过选通去除夹具和电缆的影响，表征传输线。

E5071C-008 频偏模式软件

将接收机设置为与信号源不同的频率，从而执行谐波失真测量以及混频器/变频器测量。

E5071C-TDR 增强型时域分析软件

通过眼图测试、时域测量和现代化的用户界面提供完整的高速串行互连分析。
